بيت موصل السيارة الكهربائية موصل Workersbee 400A CCS2 DC المبرد طبيعيًا للشحن السريع
Workersbee 400A CCS2 naturally cooled DC connector main product view

موصل Workersbee 400A CCS2 DC المبرد طبيعيًا للشحن السريع

موصل مركبة CCS2 بقدرة 400 أمبير مصمم لشحن التيار المستمر عالي التيار. هذا الطراز المبرد طبيعيًا مناسب لمحطات شحن التيار المستمر العامة، ومعدات الشحن التجارية، وغيرها من المشاريع التي تتطلب خرجًا من فئة 400 أمبير مع نظام كابلات أبسط وتعقيد تكامل أقل.

  • رقم الصنف :

    WB-IC-DC1.1-400A

  • اللون :

    Black (custom color available)

  • شهادة :

    CB certification and TÜV Rheinland test report available

  • تجهيز السيارة :

    CCS2 (IEC 62196-3) vehicles with Combo 2 inlet

  • OEM / ODM :

    Supported for charger-side integration and project-specific cable assembly requirements

  • ضمان :

    2 years

  • التصنيف الحالي :

    400A
استفسر الآن
قد تكون مهتمًا بـ

  • وصف

  • ورقة البيانات

  • أبرز الأحداث

  • التعليمات

صُمم موصل Workersbee 400A CCS2 Gen 1.1 خصيصًا لمشاريع الشحن التي تتطلب تيارًا عاليًا دون الحاجة إلى نظام كابلات تبريد سائل معقد. يُعد هذا الموصل خيارًا عمليًا لمحطات الشحن العامة، ومعدات الشحن التجارية، وغيرها من التطبيقات عالية الاستخدام التي تتطلب أداءً مستقرًا وصيانةً أبسط.

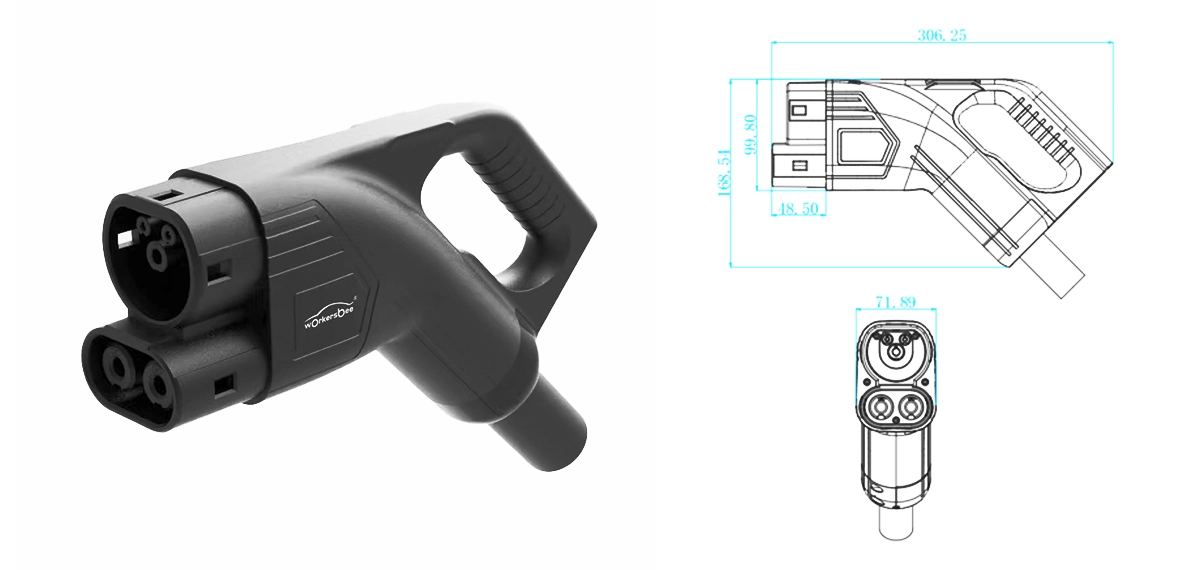

Dimension drawing of the Workersbee 400A CCS2 naturally cooled DC connector



تم تصميم هذا الموصل المبرد بشكل طبيعي، والمصنف بقدرة 400 أمبير و1000 فولت تيار مستمر، من أجل شحن مستقر عالي التيار، مع نقاط توصيل طاقة مطلية بالفضة ومراقبة درجة الحرارة على طرفي طاقة التيار المستمر لدعم التحكم الحراري الموثوق به في التشغيل اليومي.



بالنسبة لمصنعي الشواحن ومكامليها وموزعيها، يُعدّ إصدار 400 أمبير أسهل في الدمج مع أنظمة الشحن المختلفة. وتساعد خيارات الكابلات والمستشعرات المخصصة على التوافق مع تصميمات الشواحن المختلفة، وهياكل الخزائن، ومتطلبات المشاريع.

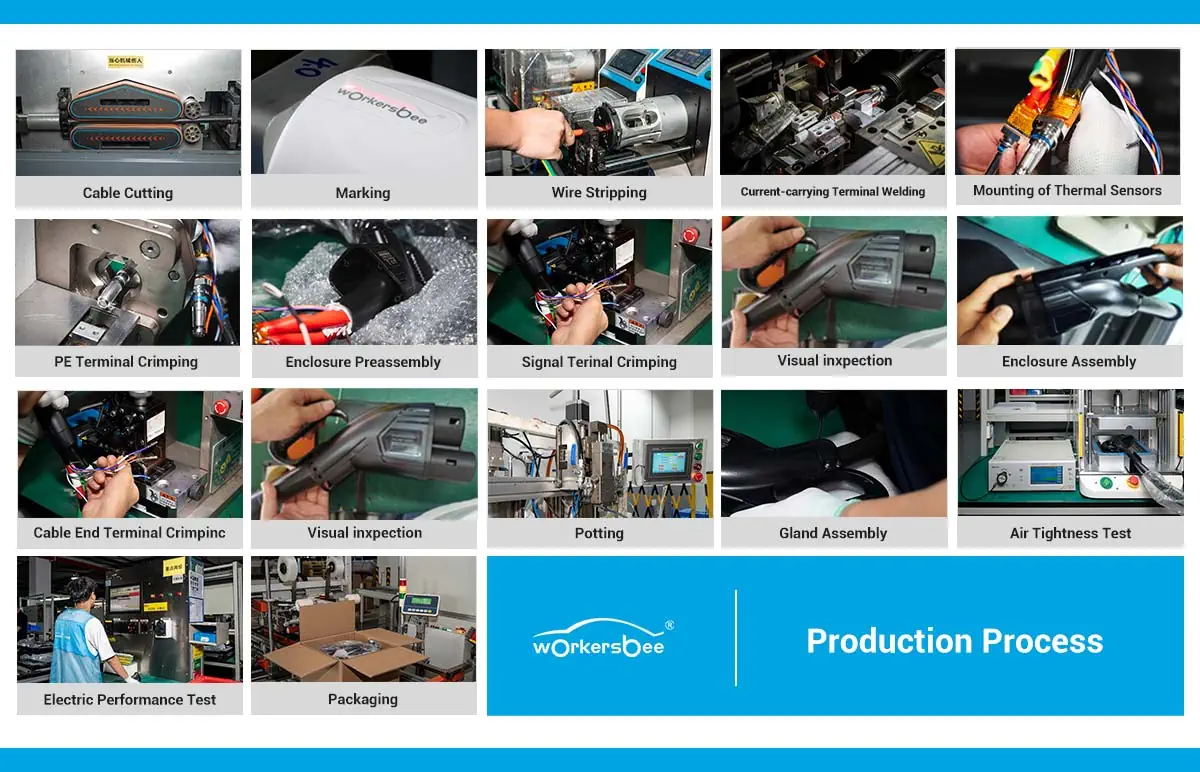

Production process of the Workersbee 400A CCS2 naturally cooled DC connector

فئة

غرض

مواصفة

كهربائي

التيار المقنن

400 أمبير

الجهد المقنن

1000 فولت تيار مستمر

تحمل الجهد

3500 فولت تيار متردد، تيار التسرب < 5 مللي أمبير (بين DC+/DC-/PE)

مقاومة العزل

> 5 ميجا أوم (1000 فولت تيار مستمر)

ارتفاع درجة الحرارة النهائية

< 50 ألف

درجة حرارة غلاف الكابل

< 85 ℃

مقاومة التجعيد

< 0.05 ملي أوم

جهات اتصال الإشارة

CP / PP: 30 فولت، 2 أمبير

ميكانيكياً

قوة الإدخال والسحب

< 100 نيوتن

العمر الميكانيكي

أكثر من 30000 دورة (بدون حمل)

تصنيف قابلية الاشتعال

UL94 V-0

اختبار السقوط

انخفاض بمقدار 1.5 متر، 50 مرة، بناءً على طول كابل 2.25 متر

دهس المركبات

5000 نيوتن ± 250 نيوتن

البيئة

تصنيف الحماية

IP55عند التزاوج

درجة حرارة التشغيل المحيطة

-35 درجة مئوية إلى 40 ℃

رطوبة التشغيل

رطوبة نسبية من 5% إلى 95%، بدون تكثف

درجة حرارة التخزين

من -40 درجة مئوية إلى 85 ℃

ارتفاع

< 4000 متر

مواد

رأس

PA6 + ألياف زجاجية

السكن

PC

مشبك الكابل

سبائك الألومنيوم

نقاط توصيل الطاقة / الإشارة

سبيكة نحاسية مطلية بالفضة

كابل

هيكل الكابل

4 × 60 مم² + 1 × 6 مم²+ 2 × (2 × 0.75 مم)²) (P2) + 2 × (2 × 0.75 مم²)

القطر الخارجي للكابل

38.5 ± 1 مم

خامة السترة

مادة TPU

المعيار المرجعي

IEC 62893-2017

نصف قطر الانحناء

10 × القطر الخارجي للكابل

التخصيص

أجهزة استشعار اختيارية

PT1000 / NTC10K

عناصر قابلة للتعديل

طول الكابل، طول التجريد، طراز الطرفية، ونوع المستشعر

تكوين تبريد طبيعي بقدرة 400 أمبير

تم تصميم هذا الموصل لشحن التيار المستمر بقدرة 400 أمبير في هيكل مبرد بشكل طبيعي، مما يجعله مناسبًا للمشاريع التي تحتاج إلى سعة تيار أعلى دون إضافة تعقيد الكابل المبرد بالسوائل.



تصنيف 1000 فولت تيار مستمر لأنظمة الشحن عالية الطاقة

تم تصميم النسخة ذات التيار المستمر 400 أمبير، والمصممة بقدرة 1000 فولت تيار مستمر، لتطبيقات الشحن عالية الطاقة التي تتطلب أداءً كهربائيًا مستقرًا. وهذا يجعلها مناسبة لأنظمة الشحن السريع التجارية وغيرها من معدات الشحن بالتيار المستمر ذات الاستخدام اليومي المكثف.



مراقبة درجة الحرارة المزدوجة على أطراف طاقة التيار المستمر

تم دمج مستشعر درجة الحرارة على طرفي طاقة التيار المستمر لدعم الإدارة الحرارية عند نقاط التلامس الحرجة أثناء الشحن بتيار عالٍ.



تصميم تلامس منخفض المقاومة

تساهم نقاط التلامس المطلية بالفضة في نقل التيار بكفاءة والتحكم في ارتفاع درجة الحرارة أثناء الشحن المتكرر بتيار عالٍ.



قابل للتخصيص للتكامل مع جانب الشاحن

يدعم الإصدار 400A تخصيص الكابلات وأجهزة الاستشعار لتتناسب بشكل أفضل مع هياكل الشواحن المختلفة وتخطيطات الأسلاك ومتطلبات تكامل المشروع.



مصمم لبيئات الشحن بالتيار المستمر عالية الاستخدام

بفضل الحماية IP55 والعمر الميكانيكي لأكثر من 30000 دورة توصيل بدون حمل، فإن هذا الموصل مناسب لأنظمة الشحن التي تتطلب توصيلًا وفصلًا متكررًا يوميًا.



هل هذا الموصل متوافق مع جميع معايير شحن السيارات الكهربائية؟
لا، إنه مصمم لمركبات CCS2 التي تستخدم واجهة IEC 62196-3 Combo 2. وهو غير مخصص لمداخل مركبات CCS1 أو NACS أو GB/T.
هل هذا الإصدار 400 أمبير مُبرّد بشكل طبيعي؟
نعم. هذا هو الإصدار المبرد طبيعياً بقوة 400 أمبير من سلسلة CCS2 Gen 1.1، وهو مصمم للمشاريع التي تحتاج إلى تيار أعلى دون الانتقال إلى نظام كابلات مبرد بالسوائل.
ما هي خيارات مستشعرات درجة الحرارة المتاحة؟
يتوفر كل من PT1000 و NTC10K كأنواع اختيارية لمستشعرات درجة الحرارة، ويدعم الموصل مراقبة درجة الحرارة على كلا موصلات طاقة التيار المستمر.
ما هي الأجزاء التي يمكن تخصيصها لأغراض تصنيع المعدات الأصلية أو دمجها في المشاريع؟
يمكن تعديل طول الكابل، وطول التجريد، ونوع الطرفية، ونوع المستشعر وفقًا لتصميم الشاحن، وتخطيط الخزانة، ومتطلبات الأسلاك.
ما هي وثائق الاعتماد التي يمكن تقديمها؟
تتوفر وثائق شهادة CB وتقارير اختبار TÜV Rheinland للمراجعة الفنية ومناقشات تأهيل المشروع.
