بيت موصل السيارة الكهربائية موصل تيار مستمر مبرد طبيعيًا من Workersbee CCS2 GEN1.1 بقدرة 375 أمبير للشحن السريع
CCS2 Naturally Cooled DC Connector

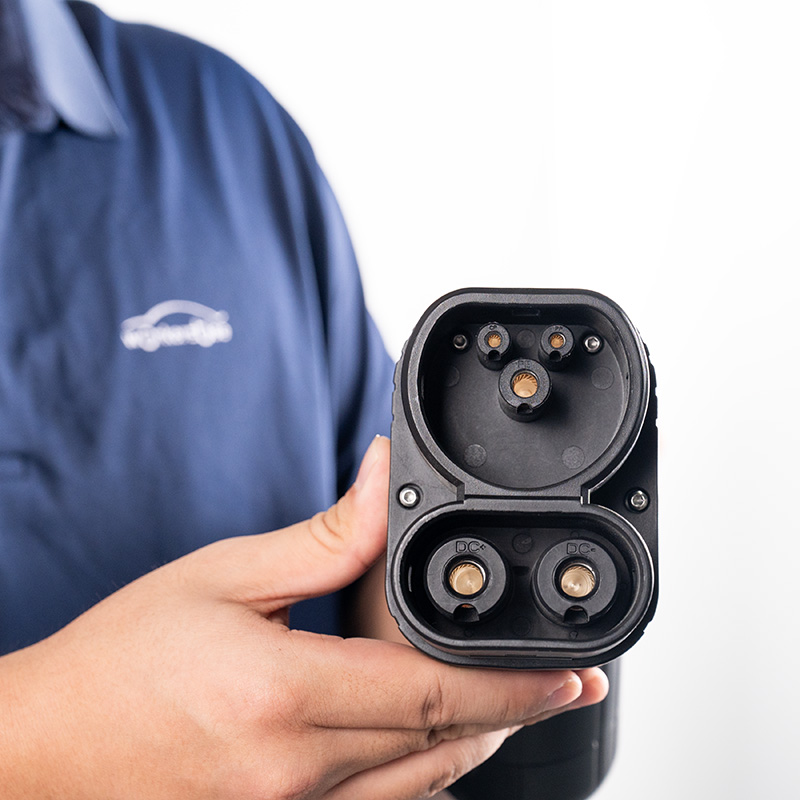

Workersbee CCS2 Gen 1.1 naturally cooled DC fast charging connector handle

موصل تيار مستمر مبرد طبيعيًا من Workersbee CCS2 GEN1.1 بقدرة 375 أمبير للشحن السريع

مقبض CCS2 مُبرّد طبيعيًا لشحن سريع عالي الإنتاجية بالتيار المستمر. يصل إلى 375 أمبير عند 1000 فولت مع ارتفاع درجة حرارة طرفية ≤ 50 كلفن، وغلاف IP55، و 1أكثر من 0000 دورة تزاوج.

  • رقم الصنف :

    WB-IC-DC1.1-250A / WB-IC-DC1.1-300A / WB-IC-DC1.1-350A / WB-IC-DC1.1-375A

  • اللون :

    Black (custom color available)

  • شهادة :

    TUV / CE

  • تجهيز السيارة :

    CCS2 (IEC 62196-3) vehicles with Combo 2 inlet

  • OEM / ODM :

    OEM/ODM supported. Samples available.

  • ضمان :

    2 years

  • التصنيف الحالي :

    250A, 300A, 350A, 375A
استفسر الآن ورقة البيانات
قد تكون مهتمًا بـ

  • وصف

  • ورقة البيانات

  • أبرز الأحداث

  • التعليمات

CCS2 Naturally Cooled DC Connector

صُممت وحدة التحكم CCS2 Gen 1.1 من Workersbee خصيصًا لمواقع التيار المستمر عالية الإنتاجية التي تتطلب تيارًا عاليًا دون الحاجة إلى تعقيدات نظام التبريد السائل. تدعم هذه الوحدة تيارًا يصل إلى 375 أمبير عند 1000 فولت مع تبريد طبيعي، وذلك باستخدام بنية أبسط تتطلب عددًا أقل من نقاط الصيانة.



تم تصميم الأداء الحراري والميكانيكي لضمان التشغيل اليومي. ويستهدف التصميم ارتفاعًا في درجة الحرارة النهائية لا يتجاوز 50 كلفن في ظل ظروف اختبار محددة، وعمرًا ميكانيكيًا يتجاوز 10000 دورة تشغيل، مما يساعد المشغلين على إبقاء أماكن العمل متاحة خلال ساعات الذروة.



للاستخدام الخارجي، يتميز الغلاف بتصنيف IP55 ويلبي متطلبات مقاومة الاشتعال UL94 V-0. تم تحسين سهولة الاستخدام الميداني، حيث لا تتجاوز قوة الإدخال والإخراج 100 نيوتن لضمان التشغيل السلس للسائقين والفنيين في الموقع الذين يرتدون القفازات.



تشمل الخيارات الحالية 250 أمبير، و300 أمبير، و350 أمبير، و375 أمبير، مع توفر تكوينات كابلات متوافقة لتناسب مختلف الخزائن، وقيود التوجيه، والظروف المناخية. بالنسبة للمشاريع ذات دورات التشغيل القصوى، أو درجات الحرارة المحيطة المرتفعة، أو جلسات التيار العالي المستمرة لفترات طويلة، قد يكون الحل المبرد بالسوائل خيارًا أفضل. إذا كنت ترغب في التحقق من الملاءمة والأداء الحراري في موقعك، فاحصل على ورقة البيانات أو اطلب عينة لإجراء تجربة قصيرة في الموقع.





Dimension drawing of CCS2 Gen 1.1 naturally cooled DC connector handle (250–375A)

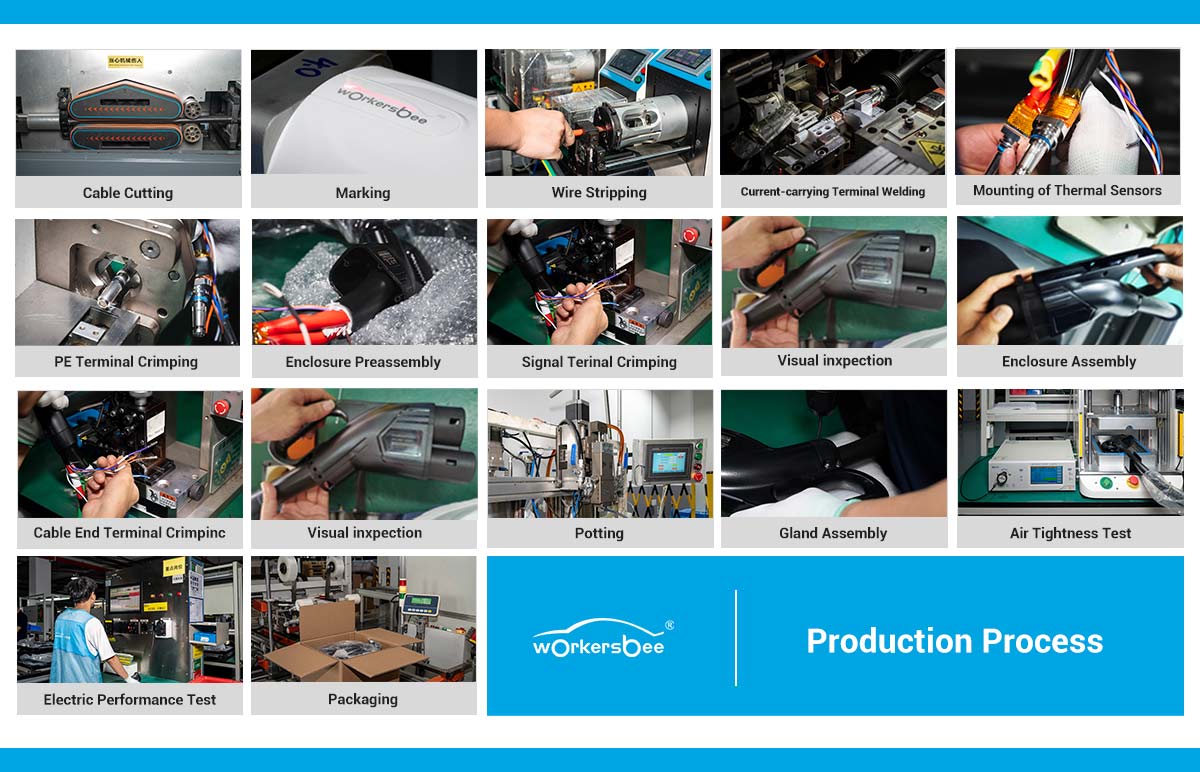

نحلة العمل تُطبّق عمليات فحص موثقة وتحقق من الشحنات لضمان أداء ثابت على نطاق واسع. يشمل التحقق النموذجي لمجموعة المقبض والكابلات هذه السلامة الكهربائية والمتانة، بما في ذلك تقييم ارتفاع درجة الحرارة، ومقاومة العزل، وتحمل العازل الكهربائي، وحماية الدخول والخروج (IP)، والاهتزاز والحمل الميكانيكي، وأداء التلامس، والصدمات، وتحمل التوصيل والفصل. قد تشمل فحوصات الموثوقية البيئية دورات درجات الحرارة العالية والمنخفضة، ورذاذ الملح، والكبرتة، بالإضافة إلى فحوصات سُمك الطلاء للأطراف الحساسة. يمكن أيضًا التحقق من متانة المفاتيح الصغيرة ومسافة تشغيلها، عند الاقتضاء. تُسجّل نتائج الاختبارات لضمان التتبع، مما يساعد العملاء على تقليل جهد فحص الواردات وتحسين الموثوقية في الميدان.



EV connector manufacturing and quality verification at Workersbee factory

التيار المقنن250 أمبير، 300 أمبير، 350 أمبير، 375 أمبير
الجهد المقنن1000 فولت تيار مستمر
مقاومة العزل> 500 ميجا أوم
مقاومة التلامس0.5 ملي أوم كحد أقصى
تحمل الجهد3500 فولت
تصنيف قابلية الاشتعالUL94V-0
العمر الميكانيكيأكثر من 10000 دورة تزاوج
تصنيف حماية الغلافIP55
مادة الغلافلدن بالحرارة
مادة طرفيةسبيكة نحاسية مطلية بالفضة
ارتفاع درجة الحرارة النهائيةأقل من 50 ألف
قوة الإدخال والسحبأقل من 100 نيوتن
شهادةTUV / CE
ضمان24 شهرًا
درجة حرارة بيئة التشغيل-35 درجة مئوية - +50 درجة مئوية


الخيارات الحالية تصل إلى 375 أمبير (حسب النظام)

يدعم خيارات 250/300/350/375 أمبير حتى 1000 فولت تيار مستمر. تعتمد طاقة الخرج على قدرة الخزانة وظروف الموقع.



تبريد طبيعي، بدون دائرة سائلة

يساهم التصميم الحراري السلبي في تجنب المضخات والخراطيم، مما يقلل من نقاط الصيانة ويبسط الخدمة الميدانية مقارنة بالحلول المبردة بالسوائل.



متانة حرارية وميكانيكية مُثبتة

مصمم لارتفاع درجة الحرارة الطرفية ≤50 كلفن (ظروف الاختبار المحددة) وأكثر من 10000 دورة تزاوج، مما يدعم التشغيل اليومي المستقر في المواقع المزدحمة.



مساكن جاهزة للاستخدام الخارجي

غلاف IP55 ومواد UL94 V-0 للاستخدامات الخارجية الصعبة. درجة حرارة التشغيل: -35من درجة مئوية إلى +50 درجة مئوية.



تكوين كابلات سهل التكامل

يمكن اختيار الكابلات لتتناسب مع الفئة الحالية وتصميم الخزانة. كابل مغلف بمادة TPU بقطر خارجي نموذجي يتراوح بين 34 و40 مم في مختلف الأنواع؛ يمكن ضبط الطول والمقطع العرضي.



هل هو متوافق مع الشاحن الخاص بي ومركباتي؟
يتزاوج مع مداخل المركبات IEC 62196-3 Combo-2 (CCS2)وهو مصمم لخزائن الشحن السريع بالتيار المستمر حتى 1000 فولت. إنه غير مخصص لمداخل CCS1/NACS/GB/T.
ما مقدار الطاقة التي يمكنها توفيرها - وإلى متى؟
الخيارات الحالية هي 250/300/350/375 أ(يعتمد على النظام). الطاقة محدودة بظروف الخزانة والموقع؛ عند 1000 فولت و375 أمبير، يصل ذلك إلى 375 كيلوواطتم تصميم البنية الحرارية للحفاظ على ارتفاع درجة الحرارة النهائية في حدود 50 كلفن في ظل ظروف الاختبار المحددة.
متى يجب عليّ اختيار التبريد الطبيعي بدلاً من التبريد السائل؟
اختر التبريد الطبيعي عندما تريد قوة عالية مع الحد الأدنى من الصيانةلا مضخات، لا خراطيم، أجزاء أقل عرضة للتلف. في دورات التشغيل القصوى أو المواقع شديدة الحرارة التي تتطلب تيارًا مستمرًا أعلى، يُنصح بالنظر في بديل التبريد السائل.
ما هي تصنيفات المتانة والظروف البيئية؟
العمر الميكانيكي أكثر من 10000 دورة تزاوج; IP55السكن؛ UL94 V-0المواد؛ درجة حرارة التشغيل من -35 درجة مئوية إلى +50 درجة مئويةعملية الإدخال/السحب النموذجية ≤100 نيوتن للاستخدام مع ارتداء القفازات.
ما هي خيارات الكابلات المتاحة؟
كابل مغلف بمادة TPU متوافق مع الفئة الحالية، بقطر خارجي نموذجي 34-40 ملم في جميع طرازات 250-375 أمبير. يمكن ضبط الطول والمقطع العرضي ليناسب تصميم الخزانة وأهداف انخفاض الجهد.
ماذا عن الشهادات والوثائق والضمان؟
تتوفر الوحدات مع TÜV/CE المطابقة. عند الطلب، تُقدّم شركة Workersbee ورقة البيانات الكاملة (المواصفات والمخطط) وسجلات الاختبارات الداعمة؛ والضمان القياسي هو 24 شهرًا. تتوفر عينات وخيارات تصنيع المعدات الأصلية/تصميم المعدات الأصلية للتحقق.
