معايير السلامة لموصلات السيارات الكهربائية في المناطق المختلفة

السلامة أكثر من مجرد قابس مناسب. موصلات السيارات الكهربائيةيمزج النظام بين ثلاث طبقات: السلامة الكهربائية، والسلامة الوظيفية، وأمان النظام المتصل. تُحدد المعايير كيفية البناء والاختبار. وتُحدد اللوائح ما يُمكن بيعه أو تركيبه. يجب أن يكون كلا النظامين في الاعتبار عند الشراء، وإلا سيُصبح وقت التشغيل مُجرد تخمين.

مرجع سريع إقليمي

ما تغطيه الاختبارات فعليا
• العزل والزحف والخلوص للحد من القوس الكهربائي
• ارتفاع درجة الحرارة على الدبابيس والمحطات وموصلات الكابلات عند التيارات المحددة
• استمرارية الأرض والترابط الوقائي
• السلامة الميكانيكية: السقوط، والصدمة، ومتانة المزلاج، ودورات التزاوج
• حماية البيئة: تصنيف IP، التآكل، الشيخوخة فوق البنفسجية، الضباب الملحي
• التشابكات الوظيفية (HVIL)، واكتشاف المزلاج، وإلغاء تنشيط الطاقة بشكل آمن قبل إلغاء التزاوج
• سلامة المواد: قابلية الاشتعال، ومقاومة التتبع، والمؤشرات الحرارية
• بالنسبة للمعدات المتصلة: التحديثات الآمنة، وسياسات الاعتماد، ومعالجة الحوادث، وضوابط مكافحة الاحتيال حيث توجد المدفوعات

أمريكا الشمالية
تدعم مواقع مراكز التوزيع العامة معيار CCS1، وفي العديد من الأماكن، معيار J3400. تعتمد السلامة على سلسلة UL. افحص نطاقات القوائم بحثًا عن الموصل الدقيق ومتغيرات EVSE. اطلب منحنيات ارتفاع درجة الحرارة عند التيارات والأجواء المحيطة المتوقعة، وليس نقطة واحدة فقط. يتوافق التركيب مع معيار NEC 625 والكود المحلي. في المناقصات، يظهر وقت التشغيل والوصول إلى الدفع؛ اختر موصلات تعرض مستشعرات واضحة وتحتوي على قطع غيار قابلة للاستبدال بسرعة.

الاتحاد الأوروبي والمملكة المتحدة
قواعد النوع 2 للتيار المتردد؛ CCS2 هو المعيار للتيار المستمر. موصل الإطار EN/IEC 62196 و61851 وسلامة EVSE. اعتبر الأمان جزءًا من السلامة عند توصيل المنتج: دليل التحديثات الآمنة، وقواعد الاعتماد، وإرشادات المستخدم أمور مهمة. يرفع AFIR معايير التوافق ووضوح الدفع. تأكد من أن إعلان المطابقة يشير إلى المعايير المنسقة الصحيحة وسنوات الإصدار. تأكد من إمكانية الوصول إلى معرفات وسجلات الأجهزة لإجراء عمليات التدقيق.

الصين
يُحدد المعيار GB/T 20234 الواجهات المادية؛ ويُوازن المعيار GB/T 27930 الاتصالات. تأكد من تطابق الشهادات مع الإصدارات الحالية والمتغير المُشترى. يؤثر طول الكابل ومقطعه العرضي على ارتفاع درجة الحرارة، لذا طابق التكوين المُختبر. إذا كان ChaoJi على الطريق الصحيح، فتحقق مُبكرًا من صحة المسار الميكانيكي والحراري ومسار المعالجة، بما في ذلك نهج التبريد وكتلة الكابل.

اليابان
يظل CHAdeMO محوريًا في العديد من عمليات النشر. تحقق من عملية الاعتماد، وسلوك مراسلات CAN، ودورة حياة النظام. عندما تتواصل المشاريع مع برامج ChaoJi التجريبية، اتفق على خطوات المحول أو الترحيل، وكيف سيوجه تصنيف الموقع السائقين أثناء عملية الانتقال.

الهند
تُفضّل عمليات الطرح استخدام نظام CCS2 لمراكز البيانات العامة؛ بينما لا تزال صيغ Bharat مستخدمة في الأساطيل القديمة. يتوافق معيار IS 17017 بشكل وثيق مع معايير IEC، ولكن يلزم الحصول على شهادات BIS وموافقات المرافق المحلية. يُبرّر ارتفاع درجة الحرارة والغبار المحيط إجراء فحص دقيق لخفض التصنيف وأداء IP. في المناطق الكثيفة، يُرجى التأكد من إمكانية الوصول وتخفيف الضغط حول مواقف السيارات الضيقة.

التغييرات الأخيرة (2024–2025)
• أمريكا الشمالية: J3400 (NACS القياسية) ينمو جنبًا إلى جنب مع CCS1؛ تظل عائلة UL هي ركيزة الأمان؛ تشير مراجع التثبيت إلى NEC 625.
• الاتحاد الأوروبي/المملكة المتحدة: بعيدًا عن المعايير EN/IEC 62196 و61851، تواجه المنتجات المتصلة التزامات أمنية بموجب أحكام الراديو/الإنترنت؛ ويعمل AFIR على تعزيز قابلية التشغيل البيني ووضوح الدفع للشبكات العامة.
• الصين: تم تحديث إصدارات GB/T 20234 وGB/T 27930؛ ومواءمة الشهادات مع الإصدارات الحالية ومع مجموعة الكابلات المشتراة؛ وتستمر برامج ChaoJi في التقدم.
• الهند: معيار IS 17017 يتوافق مع معايير IEC فيما يتعلق بالنشر الجديد؛ وتظل شهادة BIS وموافقات المرافق المحلية إلزامية؛ ويهيمن نظام CCS2 على مراكز البيانات العامة الجديدة.
• اليابان: لا تزال شهادة CHAdeMO وسلوك CAN تشكلان محور الاهتمام؛ وتوجد مسارات تعاون مع ChaoJi في المشاريع التجريبية.

ما الذي يعد دليلاً على المطابقة؟

• الشهادات أو القوائم التي تحدد الإصدار الذي تم شراؤه، مع سنوات الإصدار وأكواد الطراز.
• ملخصات الاختبارات الحرجة: ارتفاع درجة حرارة الدبوس والطرف عبر النطاقات المحيطة، وقوة العزل الكهربائي، وسلوك HVIL، وحماية IP الخاصة بالغلاف.
• أدلة الملصقات: رسومات لوحات التصنيف أو الصور مع الأرقام التسلسلية/إمكانية التتبع والتحذيرات المطلوبة.
• بالنسبة للمعدات المتصلة: ملاحظة أمنية تصف عمليات التحديث والتراجع، وسياسة الاعتماد، وتوافر سجل التدقيق.

معايير السلامة تُمكّن المنتجات من دخول السوق؛ وتُحدد اللوائح الإقليمية كيفية نشرها؛ ويعتمد الأداء الفعلي على مطابقة المنتج المُعتمد لظروف الموقع. احرص على الاطلاع على خريطة المنطقة، وتحقق من سنوات إصدار الشهادات، واقرأ بيانات ارتفاع درجة الحرارة وHVIL، بالإضافة إلى بيانات دورة التشغيل والظروف المحيطة.

التعليمات

ما هو الفرق بين المعايير واللوائح الخاصة بموصلات السيارات الكهربائية؟
ج: تُحدد المعايير (مثل IEC 62196/61851 وUL 2251/2594) كيفية تصميم واختبار الموصلات ومعدات المركبات الكهربائية (EVSE)، بما في ذلك الأبعاد، والعزل، وارتفاع درجة الحرارة، والأقفال، والتوافق الكهرومغناطيسي. تُحدد اللوائح والقوانين (مثل AFIR في الاتحاد الأوروبي، والأحكام الوطنية للراديو/الإنترنت للمعدات المتصلة، وNEC 625 للتركيب في الولايات المتحدة) ما يمكن تسويقه وتركيبه، وكيفية أدائه في الشبكات العامة. يُظهر الاعتماد/التسجيل أن المنتج قد تم اختباره وفقًا لإصدار محدد من معيار؛ بينما يُظهر التوافق التنظيمي أنه قابل للنشر قانونيًا في تلك المنطقة.

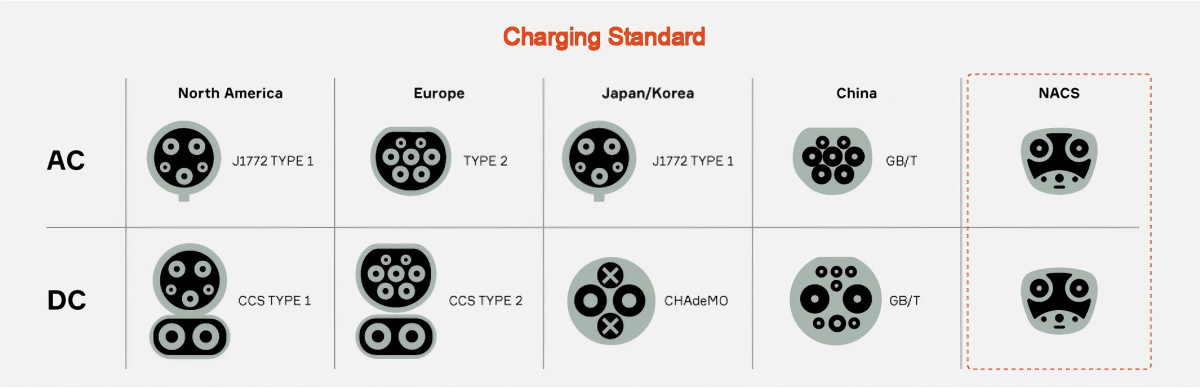

ما هي عائلات الموصلات المستخدمة حسب المنطقة؟
ج: تستخدم أمريكا الشمالية نظام J1772 للتيار المتردد، ونظام CCS1 للتيار المستمر، مع نمو J3400 بالتزامن. يستخدم الاتحاد الأوروبي/المملكة المتحدة نظام Type 2 للتيار المتردد ونظام CCS2 للتيار المستمر. تستخدم الصين نظام GB/T (مع مسار نحو ChaoJi في بعض البرامج). تستخدم اليابان نظام CHAdeMO للتيار المستمر والنوع 1 في سياقات التيار المتردد التقليدية. يعتمد نظام التوزيع العام الجديد في الهند بشكل كبير على نظام CCS2، بينما لا تزال بعض الأساطيل تستخدم أنظمة Bharat AC/DC.

ما هي نتائج الاختبار الأكثر أهمية في ورقة البيانات أو التقرير؟
ج: أعطِ الأولوية لارتفاع درجة الحرارة عند الدبابيس/الأطراف عبر نطاقك المحيط (اسأل عن المنحنى، وليس عن نقطة واحدة)، وتحمل العازل، وسلوك HVIL ونزع الطاقة الآمن، وتصنيف IP للهيكل، ودورة الحياة الميكانيكية للمزلاج/المشغل. بالنسبة للمعدات المتصلة، اسأل عن كيفية توقيع البرامج الثابتة وتحديثها، وما إذا كان يدعم التراجع، وكيف يمكن تصدير سجلات التدقيق. يُعد وضوح الملصقات (التقييمات، التحذيرات، الأرقام التسلسلية) جزءًا من دليل السلامة - احتفظ بالصور في ملف.

كيف يمكنني التحقق من المطابقة بعد رؤية الشهادة؟
ج: طابق رموز الطراز والخيارات في الشهادة مع الإصدار الذي ستشتريه (بما في ذلك طول الكابل/المقطع العرضي). تحقق من سنوات إصدار المعايير المذكورة. اطلب تصميمًا أو صورًا للملصق وملخصًا موجزًا ​​للاختبارات المهمة (ارتفاع درجة الحرارة، HVIL، IP). قم بإجراء تجربة قصيرة في الموقع مع عدة جلسات مكثفة بالتيار المستهدف، وسجّل درجات الحرارة وأي انخفاضات في المعدلات. بالنسبة للوحدات المتصلة، اطلب مذكرة أمان تشرح سياسات التحديث وبيانات الاعتماد، وتؤكد تصدير السجل لعمليات التدقيق.
