شرح IEC 62196-3 وIEC 62893-4-2: ما تثبته الشهادات حقًا

تصل شاحنة صغيرة عند الغسق. درجة الحرارة في الموقع 34 درجة مئوية. يقول المشغل إن المقبض ساخن والكابل يسحب على الرصيف. تلاحظ الوردية التالية نفس الشيء. يوضح هذا الدليل كيفية قراءة ملصقات ورقة البيانات، ثم اختبار زوج المقبض والكابل لضمان استمراره خلال دورة العمل الفعلية.

ما يغطيه كل معيار فعليًا

IEC 62196-3
يُحدد موصل التيار المستمر ومدخله للمركبة. يُحدد شكله الهندسي، ومفتاحه، وحالة التوصيل، وفحوصات السلامة لضمان توافق القطع من مختلف العلامات التجارية وتكاملها.

IEC 62893-4-2
يُعرّف كابلات شحن التيار المستمر تُستخدم مع نظام إدارة حرارية. فكّر في التبريد السائل أو مسار حراري مكافئ في التجميع. يغطي هذا النظام نوع الموصل، والعزل، والغلاف، والمرونة، والتحمل للشحن السريع.

شقيق ستقابله أيضًا: IEC 62893-4-1
هذا لكابلات التيار المستمر بدون نظام إدارة حرارية. من نفس العائلة، لكن استخدامات مختلفة.

ما تثبته الشهادات وما لا تثبته

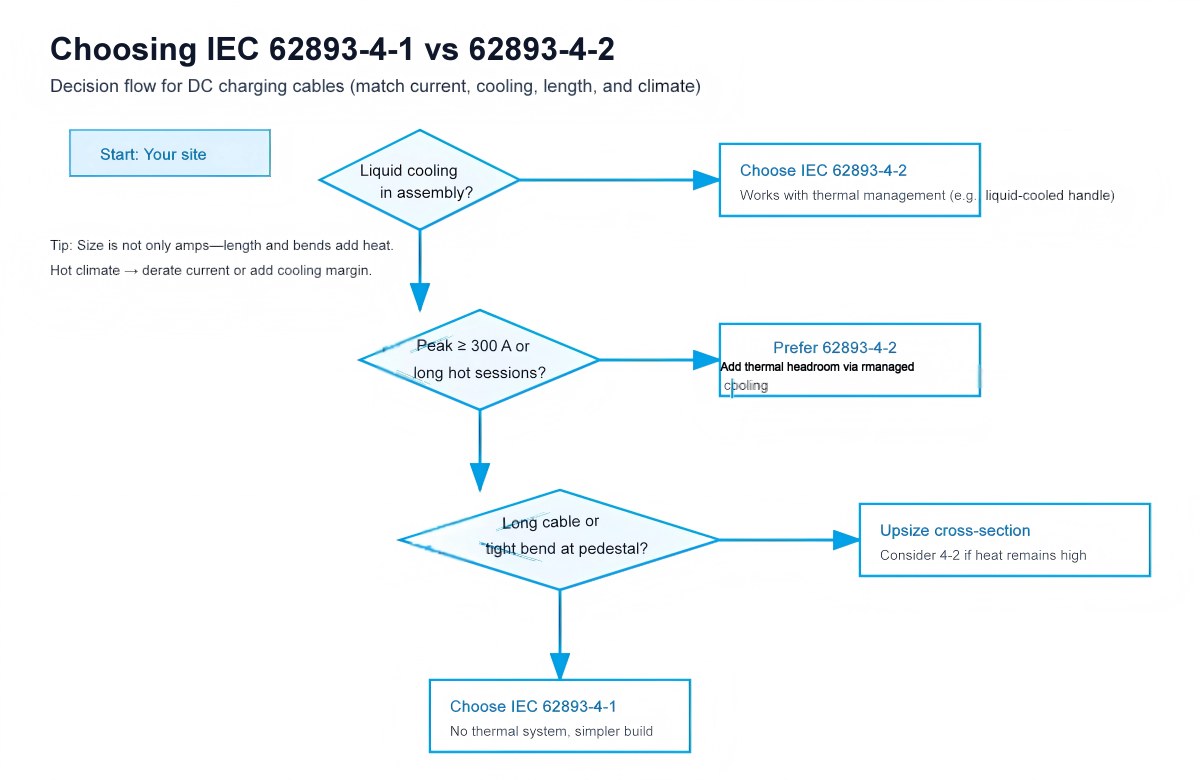

اختيار IEC 62893-4-1 مقابل IEC 62893-4-2

كيفية إجراء تجربة حرارية لمدة 40 دقيقة في موقعك

1. تحديد دورة العمل
ذروة التيار × الدقائق، متوسط ​​التيار × الساعات، الجلسات في اليوم، النطاق المحيط.

2. اختر مجموعة الاختبار
حدد نوع المقبض وحجم الموصل وطول الكابل وارتفاع القاعدة التي تتوافق مع البناء المخطط له.

3. تجهيز الجري
سجّل درجات حرارة مدخل ومقبض الغلاف. سجّل التيار والمحيط عند علامات الخمس دقائق.

4. اركض لمدة 40 دقيقة بأقصى طاقة لديك
إذا كنت ستستخدم دورة عمل، فاتبع نمطك الحقيقي. تجنب تدفق الهواء الاصطناعي.

5. الفحص بعد التهدئة
قم بإلقاء نظرة على الدبابيس، والمزلاج، والأختام، والغطاء الخلفي، وغدة الكابل، وأول 50 سم من الغلاف بحثًا عن الخدوش والالتواءات.

6. اتخاذ القرارات
إذا كان ارتفاع المقبض أو تآكل الغدة مرتفعًا، فاضبط حجم الموصل، أو طول الكابل، أو نصف قطر الانحناء، أو نقاط ضبط التبريد. ثبّت أرقام القطع ومسار التحكم في التغيير.

إقران المقبض والكابل: الفحوصات السريعة

• المقطع العرضي مقابل التيار: يحتاج الكابل الأطول أو الموجه بشكل محكم إلى المزيد من النحاس لحمل نفس التيار.
• نصف قطر الانحناء عند القاعدة: تؤدي المنعطفات الضيقة بالقرب من الغدة إلى تسخين الغلاف وإجهاد الموصلات.
• وزن الكابل ومداه: تأكد من أن المشغلين قادرون على توجيهه بيد واحدة وارتداء القفازات.
• تفاصيل التبريد (إذا تم استخدامها): حماية خطوط سائل التبريد، والمشابك، والوصلات السريعة من نقاط التشابك؛ والتخطيط لاكتشاف التسرب.
• تثبيت الموصل: اختبر تثبيت المزلاج مع تعليق الكابل في المدى النموذجي.

الأخطاء الشائعة والحلول السريعة

• "لقد اجتزنا المعيار، لذا فالأمر على ما يرام." → قم بإجراء تجربة الموقع؛ فنقاط المختبر ليست مناخك المحلي.
• الكابل طويل جدًا بحيث لا يكون "آمنًا". → قم بتقصير المقطع العرضي للمسار أو الخطوة؛ أضف شماعة لتقليل السحب.
• قبضة ساخنة على قمم الصيف. → تحسين تدفق الهواء في القاعدة، أو زيادة حجم الموصل، أو نقله إلى مجموعة مبردة.
• تآكل مبكر في السترة عند الغدة. → زيادة نصف قطر الانحناء وإضافة رصاص عادل.
• من الصعب صيانتها في الميدان. → استخدم أجزاء ذات أختام قابلة للاستبدال ومحفزات يمكن الوصول إليها؛ وثّق قيم عزم الدوران.

ملاحظات العمليات والخدمة

خزّن القطع المستهلكة فعليًا: الأختام، والمشغلات، ومجموعات تخفيف الضغط. حدّد وقت التبديل الفعلي باستخدام أدوات بسيطة وسجّل محاضره. ضع قاعدة بسيطة للتحكم في التغيير: عندما يُجري المورّد تعديلًا على موصل أو كابل، ستتلقى الرسم الجديد، ورقم القطعة الجديد، وملخصًا للتغييرات. بالنسبة للفرق التي ترغب في اختبار زوج متطابق قبل طرحه، فكّر في مجموعات موصلات وكابلات جاهزة يمكنك تجربتها في الموقع.（مجموعات موصلات Workersbee）.

التعليمات

ماذا يغطي IEC 62196-3؟
يُحدد موصلات ومنافذ التيار المستمر للمركبات. الهدف هو توافق آمن وقابل للتكرار بين العلامات التجارية عند نقطة التقاء الموصلات.

ما هو استخدام IEC 62893-4-2؟
كابلات شحن تيار مستمر تعمل بنظام إدارة حرارية في التجميع. تركز على التصميم والمتانة لهذا الاستخدام.

هل الشهادة تضمن مدى الحياة في موقعي؟
لا، فهو يُثبت الأداء في نقاط اختبار مُحددة. مناخك، وقاعدتك، ونمط حركة المرور تُحدد الضغط الحقيقي.

كيف أعرف أن حجم الكابل الخاص بي كافٍ؟
ارسم بيانيًا للوقت الحالي مقابل الوقت لساعة مزدحمة. إذا كان ارتفاع المقبض أو الغدة مرتفعًا خلال التجربة التي تستغرق 40 دقيقة، فارفع المقطع العرضي أو اختصر المسافة.
