التجعيد مقابل اللحام بالموجات فوق الصوتية لإنهاء كابلات شحن المركبات الكهربائية

يُعدّ الاتصال بين كابل الشحن وموصل الطاقة جزءًا من مسار التيار الكهربائي. إذا أضاف هذا الاتصال مقاومة، فقد يُولّد حرارة موضعية. وإذا كان يفتقر إلى المتانة الميكانيكية، فقد يصبح غير مستقر أثناء الاستخدام.

تُستخدم كل من عملية التجعيد واللحام المعدني بالموجات فوق الصوتية لتوصيل الكابلات بالموصلات. وتعتمد الطريقة الأمثل على تصميم الموصل، وبنية الموصل، والمساحة المتاحة، وكيفية التحكم في العملية والتحقق منها.

تتناول هذه المقالة التوصيل بين موصل الكابل والجزء الخلفي من الموصل. ولا تتناول واجهة التوصيل بين موصل الشحن ومدخل السيارة.

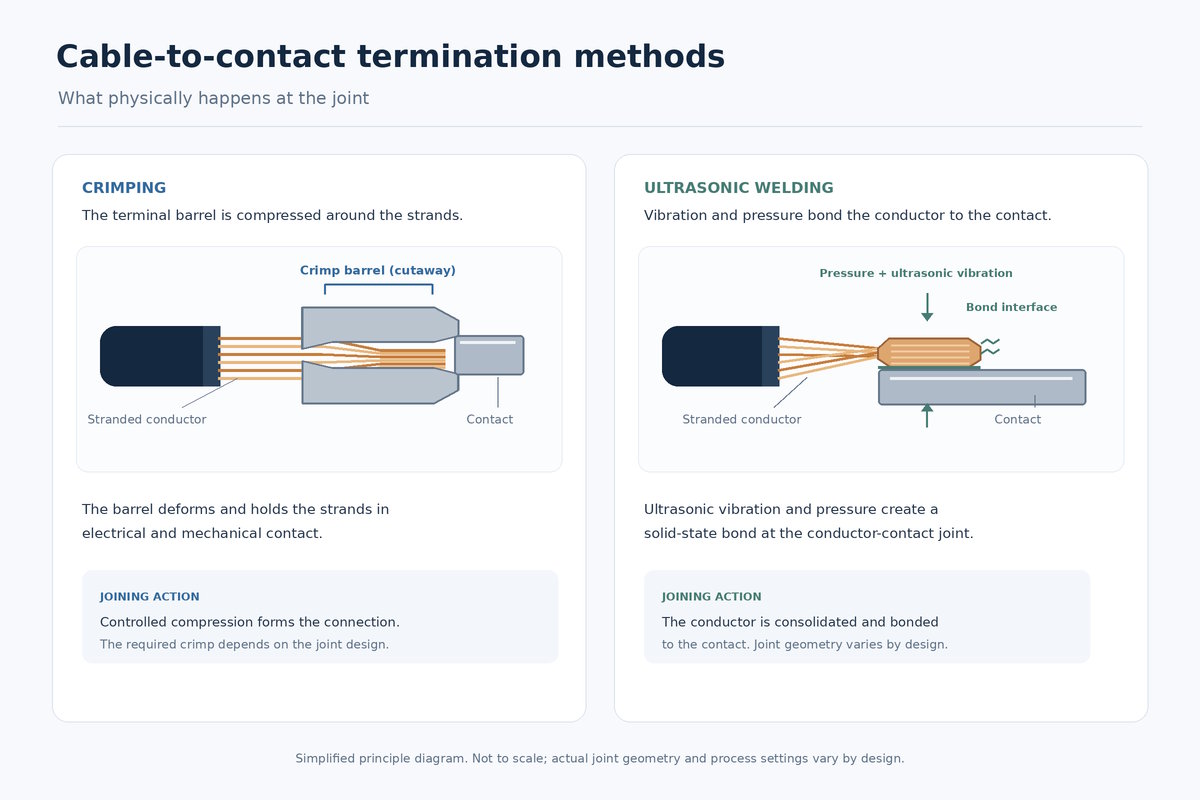

التجعيد: الضغط حول الموصل

في عملية التوصيل بالضغط، تقوم أداة بضغط أسطوانة الضغط الخاصة بالموصل حول السلك. يجب أن توفر الوصلة استمرارية كهربائية مع تثبيت السلك بإحكام.

يجب مطابقة الموصل والوصلة، والتحكم في عملية التثبيت. تشمل العوامل ذات الصلة المقطع العرضي للموصل وبنية السلك، وأبعاد الأسطوانة، واختيار القالب، وارتفاع التثبيت، وموضع السلك، وحالة السلك.

قد لا يثبت التجعيد غير المحكم أو غير المتطابق الموصل بإحكام. كما أن الضغط المفرط قد يُتلف الأسلاك أو يُشوه نقطة التلامس. ولا يكفي مظهر التجعيد وحده لتحديد ما إذا كان يفي بالمتطلبات الكهربائية والميكانيكية.

اللحام بالموجات فوق الصوتية: وصلة الحالة الصلبة

تُستخدم تقنية اللحام بالموجات فوق الصوتية لربط الموصل بسطح تلامس متوافق باستخدام الضغط والاهتزاز الميكانيكي عالي التردد. لا تستخدم هذه العملية مواد اللحام أو مواد الحشو. وتتطلب منطقة لحام مناسبة وجهاز تثبيت لتثبيت الأجزاء في مكانها.

تؤثر مادة الموصل وترتيب الأسلاك، وهندسة التلامس، ومنطقة اللحام، وتصميم التثبيت، وإعدادات العملية، جميعها على النتيجة. تتطلب عملية اللحام نطاق تشغيل محدد، مع إجراءات فحص مناسبة لتصميم الوصلة.

ما تتطلبه الطريقتان

لنفترض تصميمين للوصلات. أحدهما ذو أسطوانة تجعيد مغلقة مصممة لموصل محدد؛ وقد تشمل ضوابط عملية تصنيعه مطابقة السلك مع القالب وفحص ارتفاع التجعيد. أما الآخر، فيحتوي على منطقة إنهاء مسطحة مصممة للحام بالموجات فوق الصوتية، حيث تصبح منطقة اللحام وموضع الموصل ومعايير اللحام عناصر تحكم أساسية.

توضح هذه التصاميم سبب توجيه هندسة الوصلة لاختيار العملية. يمكن لأي من الطريقتين أن تُنتج وصلة مقبولة عند توافق نقطة التلامس والموصل والعملية. مع ذلك، لا يزال يتعين على التجميع النهائي استيفاء متطلباته الكهربائية والميكانيكية.

المقاومة والحرارة عند الطرف

تساهم المقاومة عند نقطة اتصال الموصل بالطرف الملامس في توليد الحرارة عند مرور التيار الكهربائي عبرها. ويمكن أن يؤثر عدم انتظام التلامس داخل نقطة الاتصال، أو تلف الأسلاك، أو عدم ملاءمة الشكل الهندسي على المقاومة.

على سبيل المثال، مقاومة مشتركة لـ 0.1 ملي أوم في 300 أ سيتلاشى 9 واطاستنادًا إلى المعادلة P=I²RP=I²R. هذا حساب توضيحي، وليس نتيجة اختبار منتج. يصف القدرة الكهربائية المبددة عند المقاومة المفترضة؛ ولا يتنبأ بارتفاع درجة الحرارة. تعتمد درجة الحرارة الفعلية على المجموعة الكاملة وكيفية انتقال الحرارة خلالها.

لا يُعد انخفاض قراءة المقاومة الأولية مؤشراً على الأداء طويل الأمد. يجب اختبار الموصل المُجمَّع في ظروف تتناسب مع استخدامه المقصود، باستخدام أساليب قياس متسقة ونقاط اختبار محددة.

اختيار طريقة لتصميم التلامس

ابدأ بدراسة الشكل الهندسي الخلفي للموصل وموصل الكابل. يجب أن تتناسب العملية المختارة مع حجم الموصل وبنيته السلكية، وأن تتلاءم مع مساحة التجميع المتاحة، وأن تتوافق مع طريقة تجميع الموصل.

يُعدّ حجم الإنتاج والتحكم في العملية من العوامل المهمة أيضاً. تستخدم عملية التجعيد واللحام بالموجات فوق الصوتية أدوات وفحوصات عملية مختلفة. يجب أن تكون الطريقة قابلة للتكرار في عملية الإنتاج المقصودة.

يُعد التيار المقنن جزءًا من التطبيق، ولكنه لا يُحدد طريقة التوصيل بمفرده. يجب مراعاة متطلبات التلامس والموصل والتجميع والحرارة معًا.

التحقق من الوصلة النهائية

تشمل الفحوصات الممكنة الفحص البصري والبعدي، وتقييم ارتفاع التجعيد أو مساحة اللحام، وفحص المقطع العرضي، واختبار قوة الشد، وقياس المقاومة، واختبار ارتفاع درجة الحرارة. ويعتمد المزيج المناسب على تصميم الوصلة وخطة التحقق.

تُجيب هذه الاختبارات على أسئلة مختلفة. قد يُلبي المفصل متطلبات قوة الشد، ولكنه مع ذلك يحتاج إلى اختبارات منفصلة للمقاومة وارتفاع درجة الحرارة. ولا يُحدد التثبيت الميكانيكي وحده الأداء الكهربائي.

لأغراض التحقق من صحة الإنتاج، يمكن إعادة الاختبار بعد التعرض للتقادم أو الظروف البيئية المناسبة. يجب تحديد حدود القبول وشروط الاختبار لكل من الموصل وتجميعة الكابلات على حدة؛ إذ لا تنطبق نتائج تصميم ما تلقائيًا على تصميم آخر.

مطابقة إنهاء العقد مع العقد

يمكن استخدام كل من التجعيد واللحام بالموجات فوق الصوتية لإنهاء كابلات شحن المركبات الكهربائية. يحدد شكل التلامس وبنية الموصل العملية المناسبة؛ ويُظهر الاختبار ما إذا كانت الوصلة النهائية تفي بالمتطلبات.
