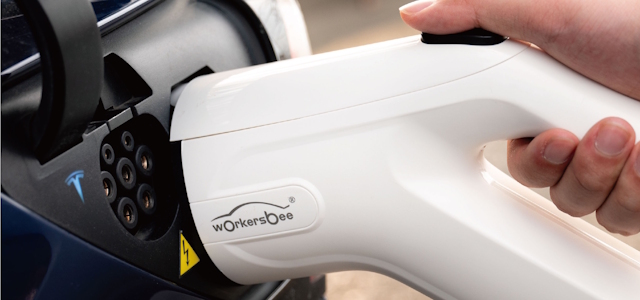

موصلات شحن المركبات الكهربائية GB/T

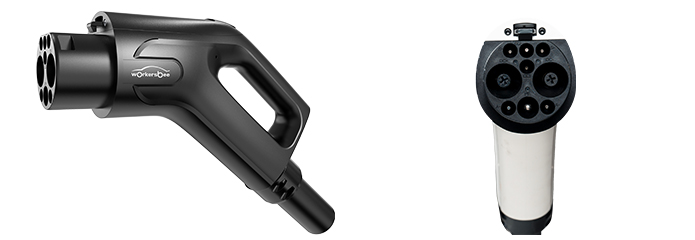

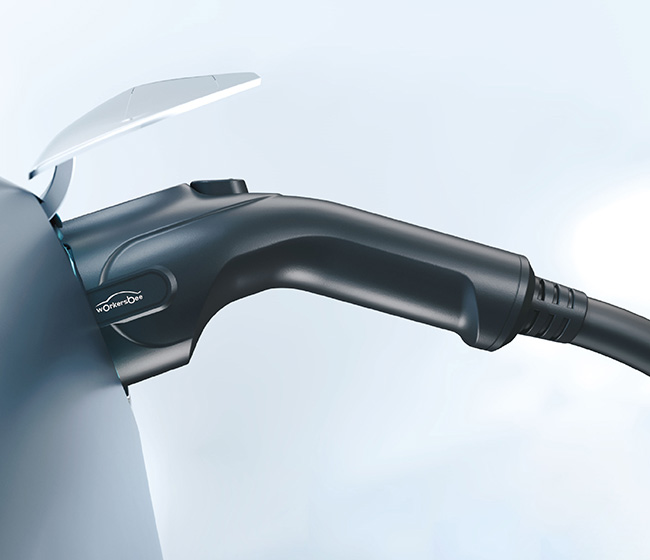

تُشير المواصفات الحالية لموصلات GB/T ومداخل المركبات إلى مستوى حماية IP55، ونطاق درجة حرارة تشغيل من -30 درجة مئوية إلى +50 درجة مئوية، وأداء مادة الغلاف وفقًا لمعيار UL94 V-0، وعمر افتراضي ميكانيكي يزيد عن 10000 دورة توصيل. تنطبق هذه المواصفات على موصلات التيار المستمر G3.0 وG4.0 الحالية، وموصل التيار المتردد G1.0، ومجموعة مداخل المركبات AC/DC. مع ذلك، يجب التأكد من حالة الحماية المناسبة والتكوين النهائي وفقًا للطراز المُختار، وطريقة التركيب، وبيئة التشغيل.

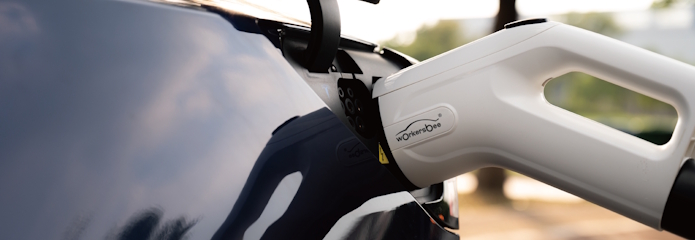

يجب أن يتوافق تصميم الموصل مع خصائص التيار الكهربائي للشاحن ونظام التبريد الخاص به. تشمل المعايير الرئيسية نوع سائل التبريد، ومعدل تدفقه، وضغط التشغيل، وطول الكابل، وسعة سائل التبريد، ووصلات التبريد الخاصة بالشاحن. يدعم منفذ G4.0 تركيبات الماء-جليكول أو زيت السيليكون، بمعدل تدفق مرجعي لسائل التبريد يتراوح بين 1.5 و3 لتر/دقيقة، وضغط يتراوح بين 3.5 و8 بار تقريبًا. يجب التأكد من معايير النظام النهائية لتكوين التيار الأقصى المحدد (400 أمبير أو 600 أمبير).

تتوفر خيارات خاصة بالمشاريع فيما يتعلق بطول الكابل ومعالجة طرفه، بما في ذلك متطلبات التوصيل من جهة الشاحن. يرجى تزويدنا بالتيار والجهد المطلوبين، وطول الكابل، وأبعاد التجريد، ومتطلبات التوصيل، وتفاصيل أسلاك جهة الشاحن. يخضع تجميع الكابل النهائي لموافقة هندسية بناءً على تكوين المنتج المختار وظروف التشغيل.

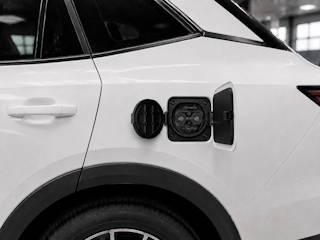

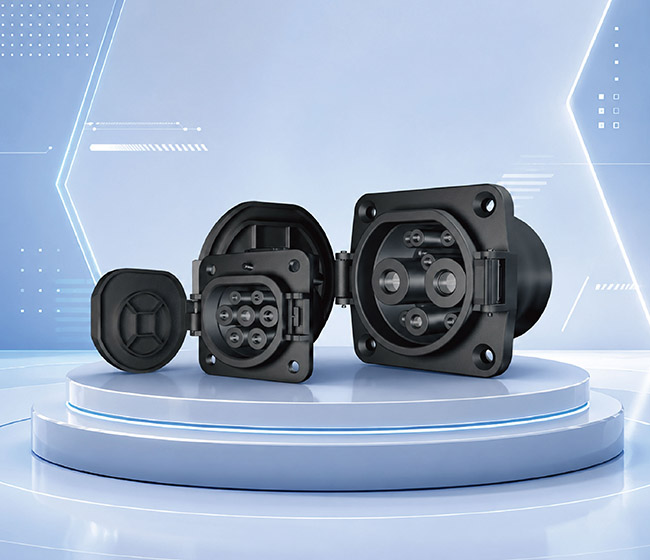

تتضمن مجموعة مدخل السيارة القياسية المدخل، والغطاء الواقي، ومجموعة الكابلات، والقفل الإلكتروني، ومستشعر درجة الحرارة. يتم ضبط معالجة طرف الكابل وفقًا لمتطلبات التوصيل من جانب السيارة. لتأكيد المشروع، يُرجى تقديم التكوين المطلوب للتيار المتردد أو المستمر، والتيار، والجهد، والطور (إن وجد)، وطول الكابل، ورسم التركيب، ومسار الكابل، ومتطلبات تجريد أو توصيل طرف الكابل. سيتم تأكيد التجميع النهائي وفقًا لمنصة السيارة وتصميم التركيب.
